A.  Pengertian Jaringan Komputer

JARINGAN komputer adalah kumpulan komputer, printer dan peralatan lainnya yang terhubung dalam satu kesatuan. Informasi dan data bergerak melalui kabel-kabel atau tanpa kabel sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen dan data, mencetak pada printer yang sama dan bersamasama menggunakan hardware/software yang terhubung dalam jaringan.

Agar jaringan dapat berfungsi, dibutuhkan layanan-layanan yang dapat mengatur pembagian sumber daya.selain itu dibutuhkanpula aturan-aturan (protocols) yang mengatur komunikasi dan layanan-layanan secara umum untuk seluruh sistem jaringan

Jaringan komputer sering  disebut dengan jaringan komunikasi data atau sistem komunikasi yaitu pertukaran data minimal antar dua entitas

Model Komunikasi Secara Umum :

A.    B. PERANGKAT JARINGAN KOMPUTER

Perangkat Jaringan adalah alat yang digunakan sebagai media pembangkit komunikasi sehingga terjadi hubungan antar alat tersebut. Perangkat jaringan komputer tersusun atas beberapa macam diantaranya :

1.       Perangkat Keras / Hardware Penyusun Jaringan

1.1    Komputer

Komputer adalah perangkat yang tersusun atas input device / masukan (mouse, Kyboard,scanner, barcode, camera digital dll)Out Device / keluaran (Printer, multimedia, monitor dll) pemroses, (Ram/Rom, hardisc dll), dan IO Port

1.2    Server/Client

Definisi:

–     Server (back end) = penyedia layanan yang menyediakan akses ke sumber daya jaringan.

–     Client (front end) = komputer yang meminta layanan dari server.

–     Client/Server yaitu jaringan komunikasi data yang terdiri dari banyak client dan satu atau lebih server.

•      Keuntungan Server

–     Penyimpanan data yang terpusat memberikan kemudahan untuk pengelolaan dan backup data.

–     Penggunaan spesifikasi server yang optimal mempercepat proses komunikasi di jaringan

–     Kemudahan mengatur user dan sharing peralatan mahal

–     Keamanan lebih terjamin

–     Biaya pembelian hardware dan software server

–
Dibutuhkan administrator jaringan

1.3    Work Station

Adalah komputer / client yang terhubung ke server dan dapat mengakses data dari server.

Fungsi Workstation :  menjalankan beragam sistem operasi dan merupakan bagian dari network yang ada. Pada kenyataannya workstation digunakan oleh pemakai secara langsung.

1.4    Network  Intervace Card (NIC) /  Lan Kard

Lan Card / NIC (Network Interface Card) adalah kartu penghubung PC dengan jaringan, sehingga memungkinkan komputer untuk terkoneksi ke sebuah jaringan komputer. Bentuk yang paling umum dari NIC adalah ethernet - metode yang sangat cepat dalam mentransfer data antara komputer. NIC memungkinkan sebuah komputer untuk memberi dan mengambil informasi dari komputer lain yang ada di jaringan yang sama, internet ataupun Local Area Network (LAN). Sebuah LAN merupakan jaringan tertutup yang terhubung melalui beberapa NIC dan hub, yang biasanya tidak terhubung ke dunia luar atau internet. Penggunaan hub memungkinkan beberap komputer untuk berbagi sebuah kabel koneksi ke luar (1 kabel terkoneksi ke hub lain atau sebuah router, dan hub tersebut memberi 5 (atau lebih/kurang) koneksi kepada komputer-komputer yang tersambung padanya.

Fungsi NIC :

·     Sebagai pengatur proses pengiriman dan penerimaan data.

·     Sebagai penghubung media transmisi ke peralatan.

·     Berfungsi untuk mengatur akses data antar pemakai komputer dalamjaringan.

·     Program aplikasi yang digunakan untuk keperluan perusahaan tersebut.

·     Berupa Harddisk yang berfungsi untuk menyimpan perangkat lunak jaringan, perangkat lunak aplikasi, dan data.

Berdasarkan tipe slot pada motherboard dibedakan menjadi dua jenis:

·     Tipe slot ISA (slot warna hitam/coklat, lebih panjang)

·     Tipe slot PCI (slot warna putih, lebih pendek)

1.6    Media Penghantar Data/Data Transferer

Adalah wahana untuk mobilisasi/sirkulasi data yaitu berupa data analog yang selanjutnya dirubah menjadi data digital. Jenis data yang dihantarkan/ditransmisikan berupa data suara, maupun gambar gerak.

Dalam mentransmisikan data dilakukan beberapa metode antara lain :

1.   Transmisi Serial

Data dikirimkan 1 bit demi 1 bit melalui kanal komunikasi data yang telah dipilih, misalnya data dikirimkan dalam bentuk kode ASCII dengan 8 Bit utk tiap karakter (1 byte).

2.   Transmisi Pararel

Data dikirimkan sekaligus melalui (misalnya) 8 kanal komunikasi. Transmisi pararel ini digunakan apabila diinginkan transmisi dengan kecepatan yang tinggi. Kanal (jalur) komunikasi penerimaan hrs memiliki karakteristik yang baik. Pengiriman data secara serial hrs ada sinkronisasi atau penyesuaian antara pengirim & penerima, agar data yang dikirimkan dapat ditafsirkan (dimengerti) oleh penerima dengan tepat & benar.

Fungsi sinyal sinkronisasi adalah untuk :

1.   Agar penerima mengetahui dengan tepat & benar apakah sinyal yang diterima mrpkn bit dari suatu data (sinkronisasi bit).

2.   Agar penerima mengetahui dengan tepat bit data (data bit) yang membentuk sebuah karakter (sinkronisasi karakter).

Berdasarkan cara sinkronisasinya, transmisi serial dibedakan menjadi 3 (tiga) macam, yaitu :

1)      Asinkron (Asynchronous)

Transmisi asinkron digunakan apabila pengiriman data dilakukan 1 karakter setiap kali pengiriman. Transmisinya dilakukan dengan cara memberikan bit awal (start bit) pada tiap awal pengiriman karakter & diakhiri dengan bit akhir (stop bit).

2)      Sinkron (Synchronous)

Digunakan utk transmisi data dengan kecepatan yang tinggi. Data yang dikirimkan berupa 1 blok data. Sinkroniasi terjadi dengan cara mengirimkan pola data tertentu antara pengirim & penerima. Pola data ini disebut dengan karakter sinkronisasi (synchronization character).

3)      Isokron (Isochronous)

Merupkan kombinasi dari transmisi asinkron & sinkron. Tiap karakter diawali dengan bit awal (start bit) & diakhiri dengan bit akhir (stop bit), tetapi antara pengirim & penerima akan disinkronisasi.

2.       Metode Hubungan

Dilihat dari cara bagaimana antara pengirim (transceiver) & penerima (receiver) saling berhubungan metode hubungan dalam komunikasi data terbagi atas 3 macam, yaitu :

2.1.  Simplex

Data dikirimkan hanya kesatu arah saja. Pengirim & penerima tugasnya tetap. Metode ini paling jarang digunakan dalam system komunikasi data.

Contoh : Komunikasi siaran radio (radio broadcasting),

Komunikasi siaran televisi, radio panggil (pager)

2.2.  Half Duflex (HDX)

Data dapat dikirimkan ke-2 arah secara bergantian. Pada metode ini terdapat turn around time, yaitu : waktu yang diperlukan mengganti arah transfer data.

Contoh : Chatting, Sort Massage Service (SMS), komunikasi pada radio dua arah (H/T, radio panggil polisi, dll)

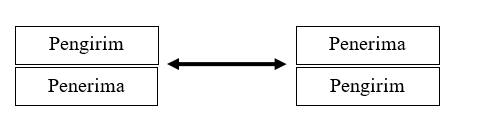

2.3.  Full Duflex (FDX)

Data kirimkan dan diterima secara bersamaan.

Contoh : Komunikasi menggunakan  telepon, hand phone

3.       Bentuk fisik media transmisi :

3.1.  Kabel Kawat Telanjang (Open Wire Cable)

Terbuat dari kawat tembaga yang tidak diberi isolasi.

Keuntungannya :

• Harganya murah.

• Pemasangannya mudah, tidak diperlukan keahlian & peralatan khusus.

Kerugiannya :

- Mudah terpengaruh gangguan.

- Kualitas data kurang dapat dipertanggung jawabkan.

3.2.  Kabel Pasangan Terpilin (Twisted Pair)

Terbuat dari kawat tembaga yang diberi isolasi, sehingga sering beberapa pasang kabel dijadikan 1 tanpa saling menggangu.

Kerugiannya :

ü Tidak dapat dipergunakan utk pengiriman data dengan kecepatan tinggi.

ü Harganya murah

ü Cara penggunaannya sederhana, tidak diperlukan keahlian & peralatan khusus.

Keuntungannya :

a)   Harganya murah

b)   Cara penggunaannya sederhana,

c)   tidak diperlukan keahlian & peralatan khusus

3.3.  Kabel Koaksial (Coaxial Cable)

Terbuat dr tembaga & dikelilingi oleh anyaman halus kabel tembaga lain & diantaranya terdapat isolasi.

Keuntungannya

ü Dapat mentransfer data dengan kecepatan tinggi.

ü Harganya murah

ü Mempunyai bandwitdh yang cukup tinggi utk data berkecepatan tinggi & video.

ü Peka thd gangguan (derau), kalau pelindungnya ditanahkan (ground) terlebih dahulu.

3.4.  Kabel Serat Optik (Fiber Optic Cable)

Menggunakan cahaya sebagai media utk komunikasi data

Keuntungannya :

ü Kualitas pengiriman data sangat baik & dengan kecepatan sangat tinggi.

ü Dapat digunakan utk komunikai data, suara & gambar.

ü Data dapat dikirimkan dalam jml yang besar.

ü Ukuran fisiknya kabelnya kecil.

ü Tidak terganggu oleh sinyal elektromagnetik dr luar (tidak terganggu oleh derau)

ü Bandwidth-nya sangat lebar. Jarak terminal dapat sampai dengan 10 KM (multi mode) atau 40 KM (single mode) tanpa penguat (repeater).

ü Tidak dapat disadap.

Kerugian:

ü Harganya masih sangat mahal.

ü Pemasangannya sangat sulit & dibutuhkan peralatan khusus serta orang2 yang terlatih (berpengalaman)

3.5.  Gelombang Mikro (Microwave)

Komunikasi data melalui gelombang elektromagnet (udara) yang paling banyak digunakan adalah dengan menggunakan microwave.

Keuntungannya :

ü Dapat dipergunakan utk komunikasi data dengan jarak yang jauh sekali.

Kerugiannya :

·     Sulit diperoleh karena spektrum frekuensi terbatas.

·     Biaya instalasinya, operasional & pemeliharaan sangat mahal.

·     Keamanan data kurang terjamin.

·     Pengaruh gangguan (derau) cukup besar.

3.6.  Gelombang radio / Radio Frequency/RF

Radio adalah teknologi yang membolehkan pengiriman sinyal oleh modulasi gelombang elektromagnetik yang melalui udara & juga kevakuman angkasa, gelombang ini tidak memerlukan medium pengangkutan.

Gelombang radio adalah bentuk dari radiasi elektromagnetik, & terbentuk ketika objek bermuatan listrik dipercepat dengan frekuensi yang tdapat dalam frekuensi radio (RF) dalam spektrum elektromagnetik.  gelombang ini dalam jangkauan 10 hertz sampai beberapa gigahertz.

Ketika gelombang radio melalui kabel, osilasi dari medan listrik & magnetik dapat mempengaruhi arus bolak-balik & voltasi di kabel. Ini dapat diubah menjadi signal audio atau lainnya yang dapat membawa informasi.

4.       Macam-macam Gangguan Saluran Transmisi

Gangguan pada saluran telepon yang juga digunakan untuk menyalurkan data ada 2 macam, yaitu :

4.1.  Random

Tidak dapat diramalkan terjadinya.

a.    Derau Panas (Thermal Noise)

Disebabkan karena pergerakan acak elektron bebas dalam rangkaian.Berada pada seluruh spektrum frekuensi yang tersedia. Disebut juga dengan Derau Putih (White Noise) atau Derau Gausian. Kejadiannya tidak dapat dihindarkan & biasanya tidak terlalu mengganggu transmisi data, kecuali jika lebih besar dr pada sinyal yang ditransmisikan.

b.   Derau Impulse (Impulse Noise)

Disebut juga dengan Spikes, yaitu tegangan yang tingginya lebih besar dibandingkan dengan tegangan derau rata2 (Steady State). Beberapa sumbernya antara lain yaitu :

Ø Perubahan tegangan pada motor.

Ø Switch untuk penerangan, dll.

Ø Perubahan tegangan pada saluran listrik yang berdekatan dengan saluran komunikasi data.

c.    Bicara Silang (Cross Talk)

Disebabkan oleh masuknya sinyal dr kanal lain yang letaknya berdekatan. Bisanya terjadi pada saluran telpon yang berdekatan atau di multipleks. Bicara Silang (Cross Talk) akan semakin jelas atau bertambah bila jarak yang ditempuh semakin jauh, sinyal yang ditransmisikan semakin kuat/besar atau semakin besar frekuensinya.

d.   Gema (Echo)

Sinyal yang dipantulkan kembali, hal ini disebabkan karena perubahan impedansi dalam sebuah rangkaian listrik. Misalnya :  Sambungan antara dua potong kawat yang diameternya berbeda.

e.    Perubahan Sudut (Phasa)

Sudut (Phasa) sinyal kadang2 dat berubah oleh Impulse Noise. Sudut (Phasa) dapat berubah, kemudian kembali menjadi normal.

f.    Derau Intermodulasi (Intermodulation Noise)

Dua sinyal dari saluran yang berbeda (Intermodulasi) membentuk sinyal baru yang menduduki frekuensi sinyal lain. Intermodulasi dapat terjadi pada transmisi data bila modem menggunakan 1 frekuensi utk menjaga agar saluran sinkron selama data tidak dikirim. Frekuensi ini dapat memodulasi sinyal yang ada pada saluran lain.

g.   Phase Jitter

Jitter timbul oleh sistem pembawa yang di-multipleks yang menghasilkan perubahan frekuensi. Sudut (Phasa) sinyal berubah2 sehingga menyebebkan kesukaran dalam mendeteksi bentuk sinyal tersebut.

h.   Fading

Terjadi terutama pada sistem microwave antara lain selective fading, yaitu yang disebabkan oleh atmosfir. Sinyal disalurkan mencapai penerima melalui berbagai jalur. Sinyal2 ini kemudian kalau bergabung hasilnya akan terganggu.

4.2.  Tak Random

Terjadinya dapat diramalkan & diperhitungkan. Termasuk dalam jenis gangguan tak random ini adalah :

a)   Redaman

Tegangan suatu sinyal berkurang ketika melalui saluran transmisi, hal ini disebabkan karena daya yang diserap oleh saluran transmisi. Redaman tergantung pada frekuensi sinyal, jenis media transmisi & panjang (jarak) saluran transmisi. Redaman tidak sama besarnya utk semua frekuensi.

b)   Tundaan

Sinyal umumnya terdiri atas banyak frekuensi. Masing2 frekuensi tidak berjalan dengan kecepatan yang sama, sehingga tiba dipenerima pada waktu yang  berlainan. Tundaan yang terlalu besar sehingga menimbulkan kesalahan pada waktu transmisi data. Pada transmisi suara tundaan ini tidak mrpkn gangguan yang serius, tapi pada transmisi data, tundaan ini akan menyebabkan kesalahan pada transmisi data.
